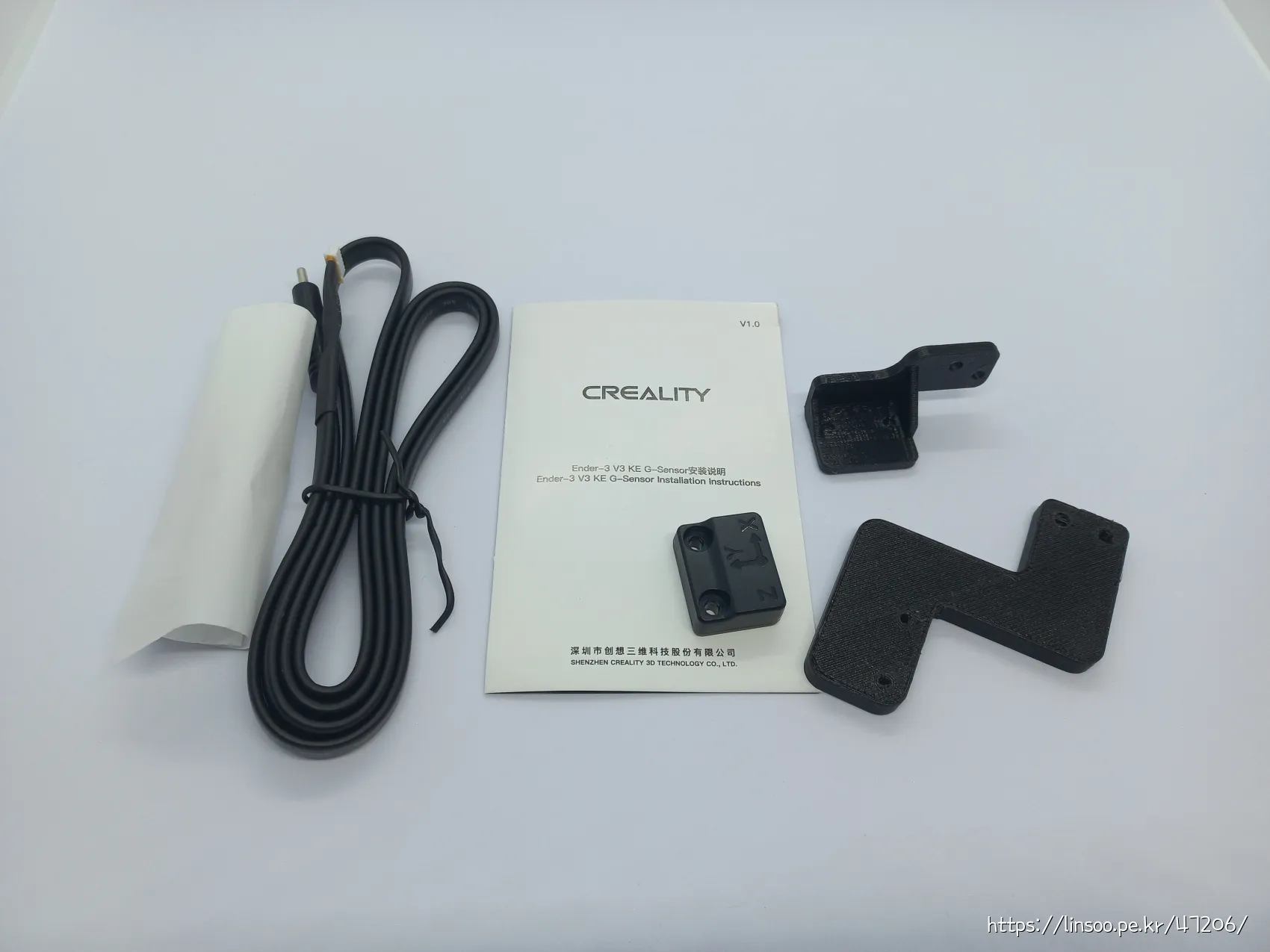

알리에서 ADXL345 진동 보상 센서를 구입했습니다. (우측에 고정 지지대는 미리 출력해놓은거)

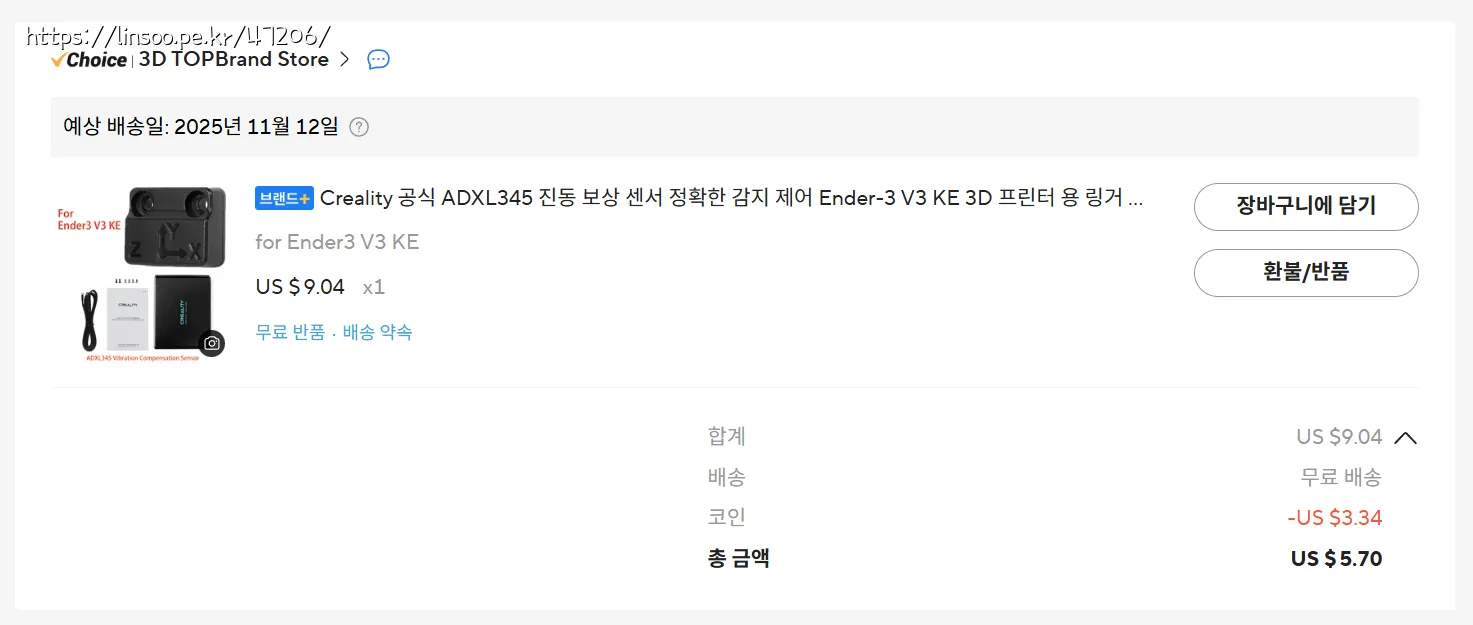

구입비용은 5.7usd(8,152원)이 들었습니다.
케이블이 C타입이라서 PC에 연결하면 뭔가 드라이버가 잡힐까 했는데 띵동 소리도 안나더군요. 형식만 C타입이고 USB 표준 규격으로 통신하는건 아닌거 같습니다.
설치방법은 https://wiki.creality.com/en/ender-series/ender-3-v3-ke/quick-start-guide/g-sensor%EF%BC%88vibration-compensation-sensor%EF%BC%89installation-and-operate-guide 여기서 볼 수 있습니다.

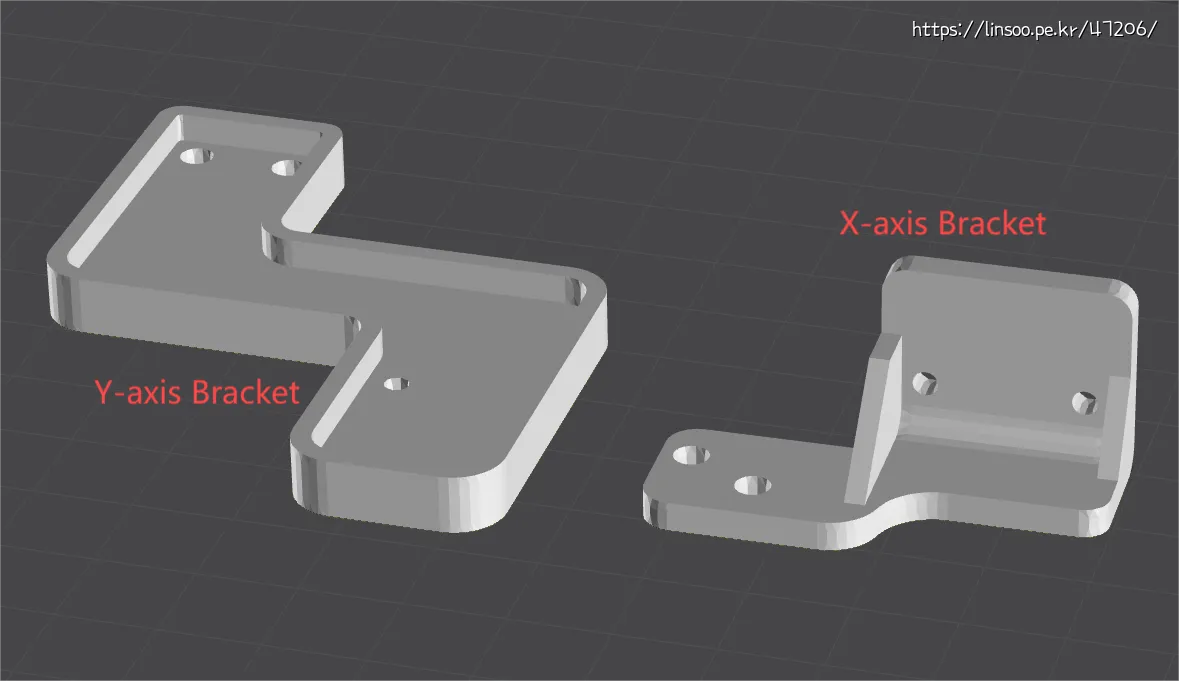

고정시키는 부품은 딸려오지 않고 프린팅 해야 합니다 (맨위 사진 우측에 있는건 미리 출력해 놓은것입니다.)
It’s recommended to use PETG filament, with over 30% infill, using honeycomb pattern infill.
거기다가 PETG 필라멘트에 30% 인필, 허니컴 패턴을 쓰라고 합니다.

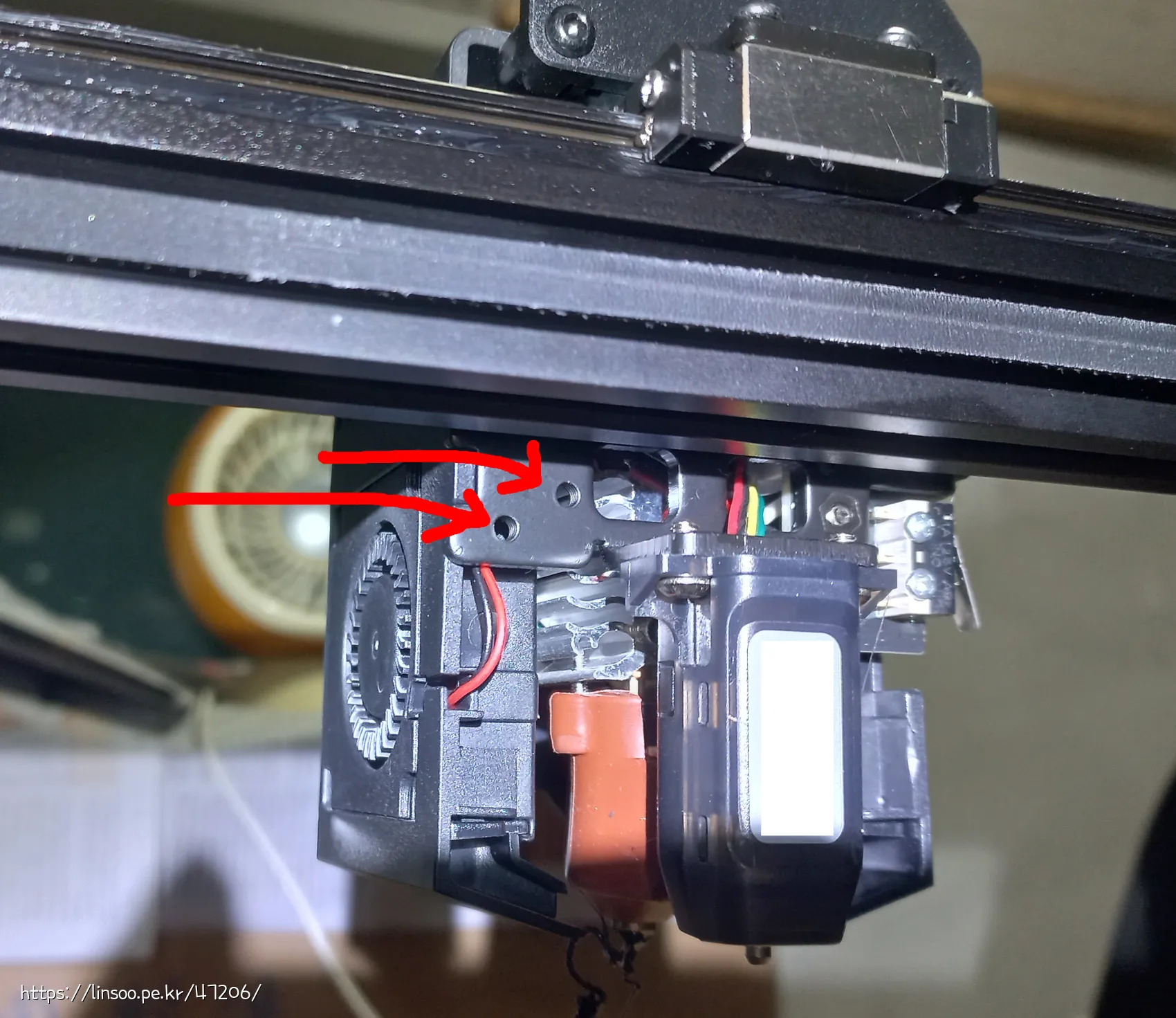

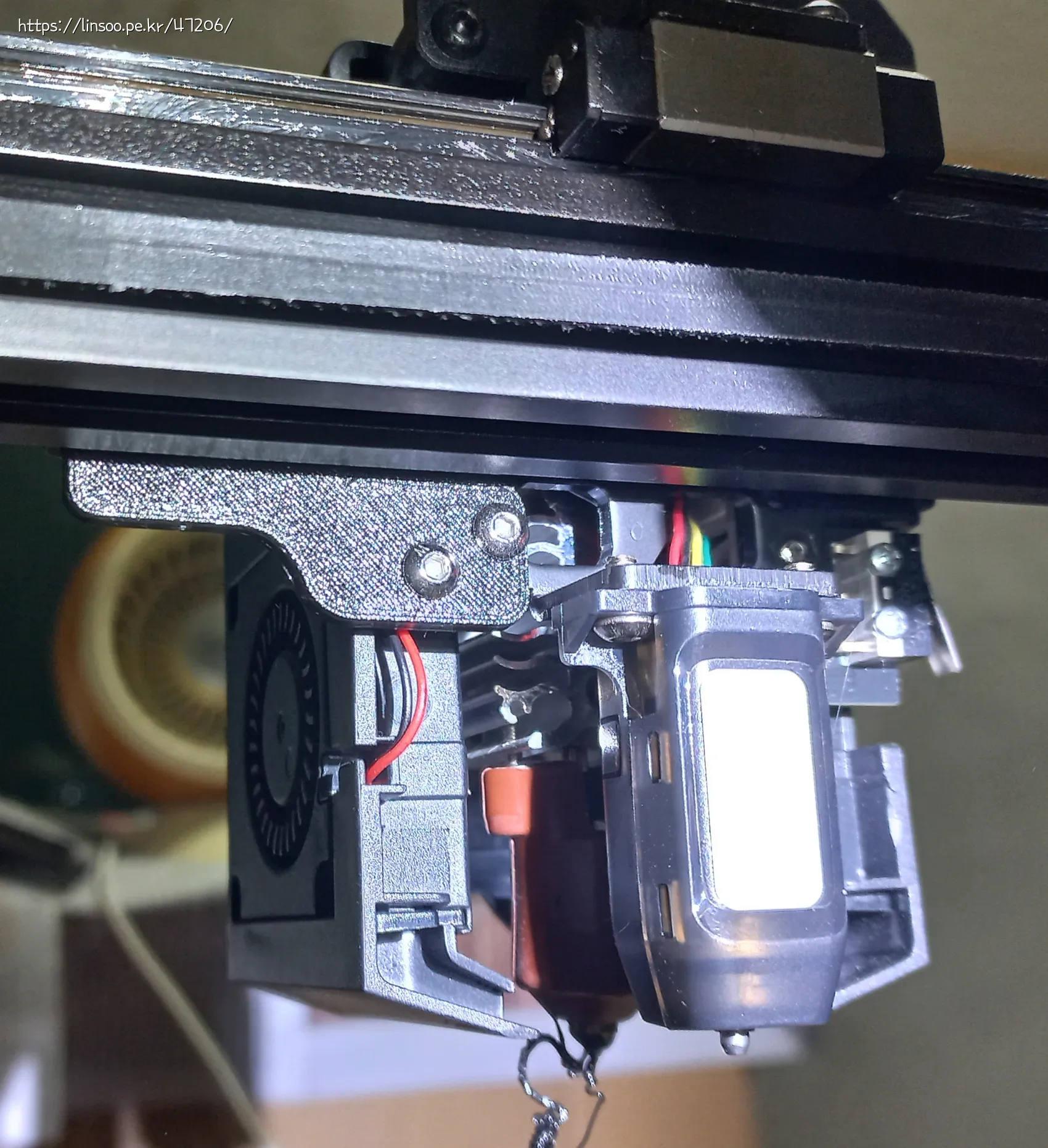

엑스축 브라켓은 여기에…
이렇게 설치 했고..

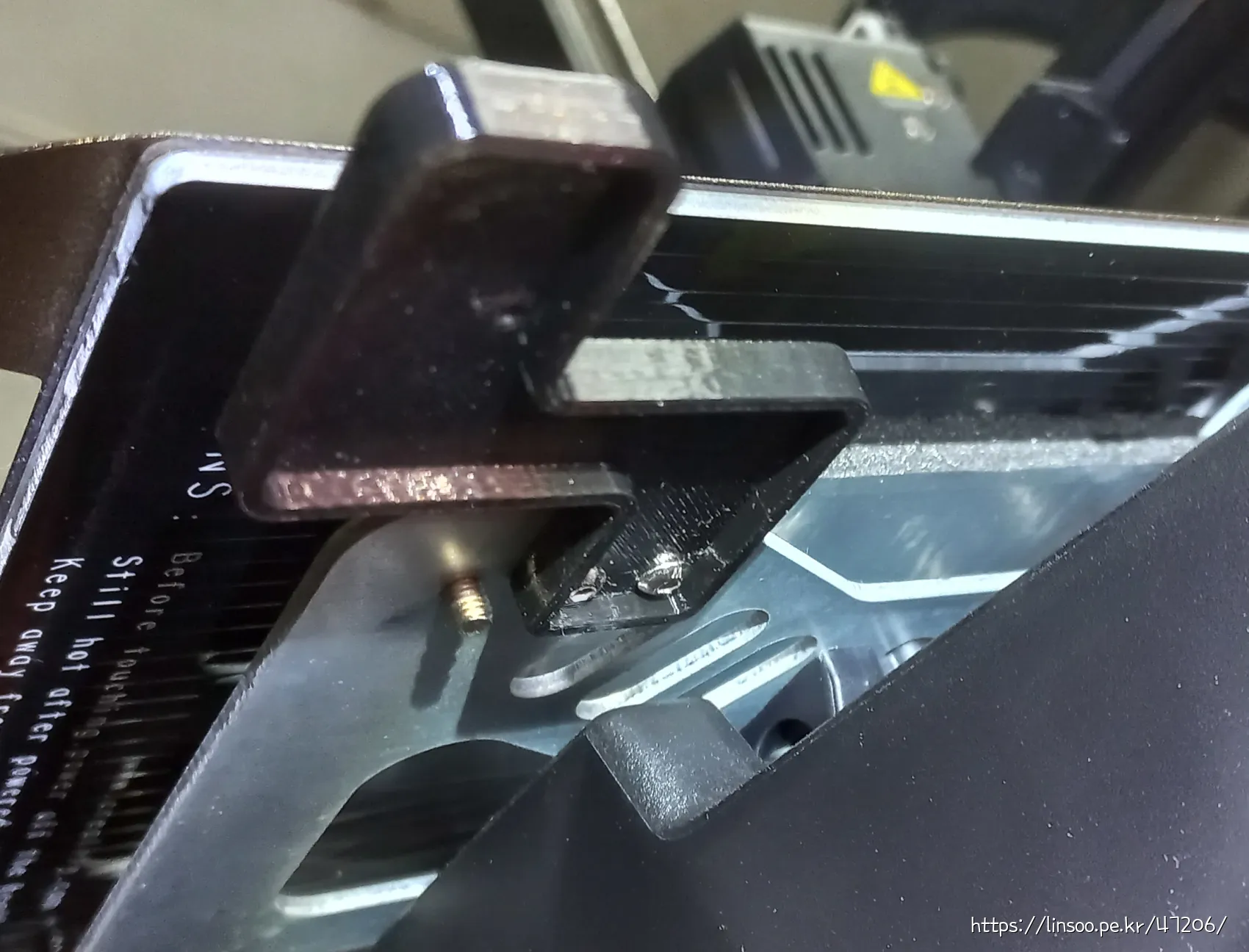

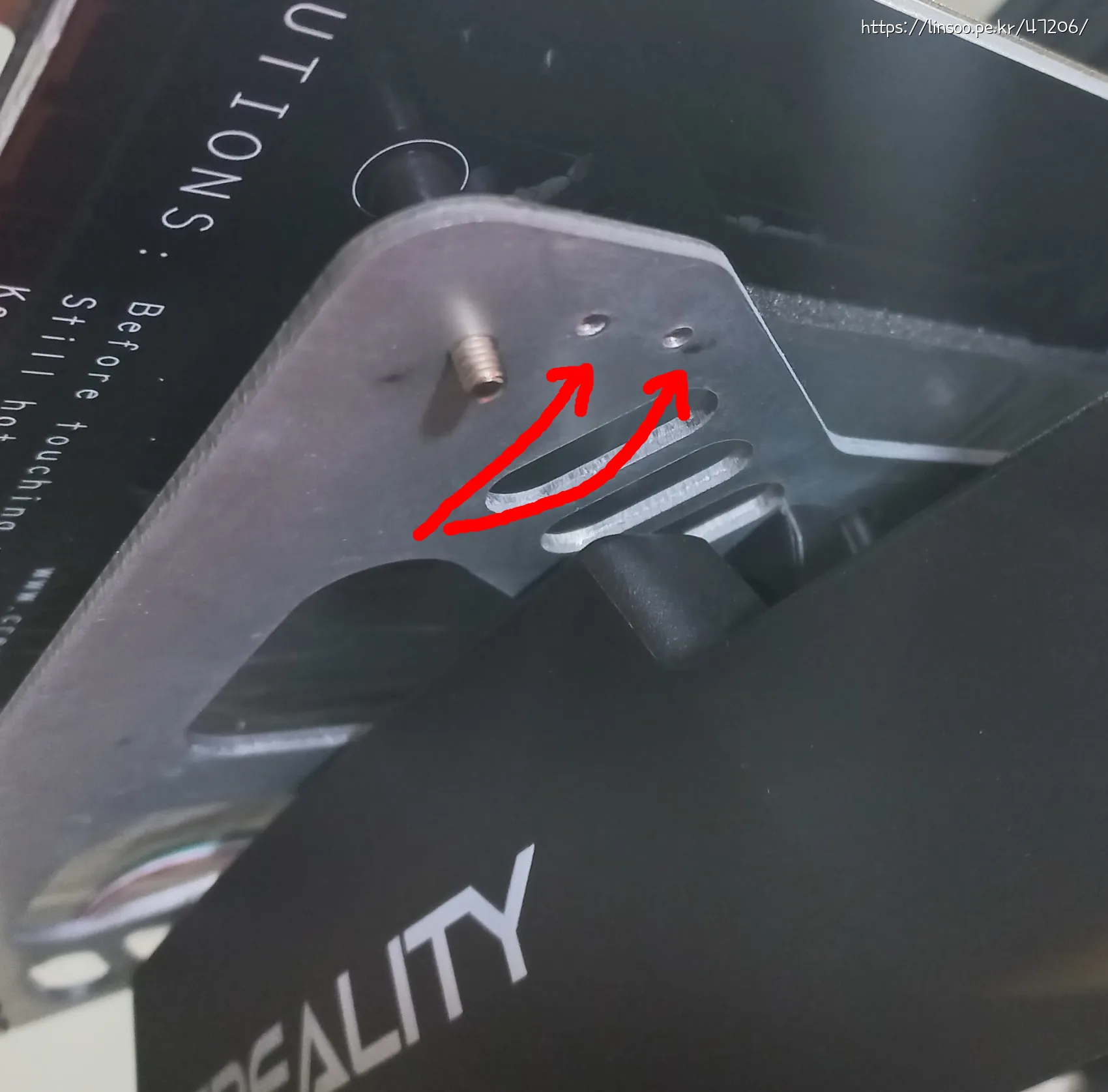

y축은 베드 밑에 설치 합니다.

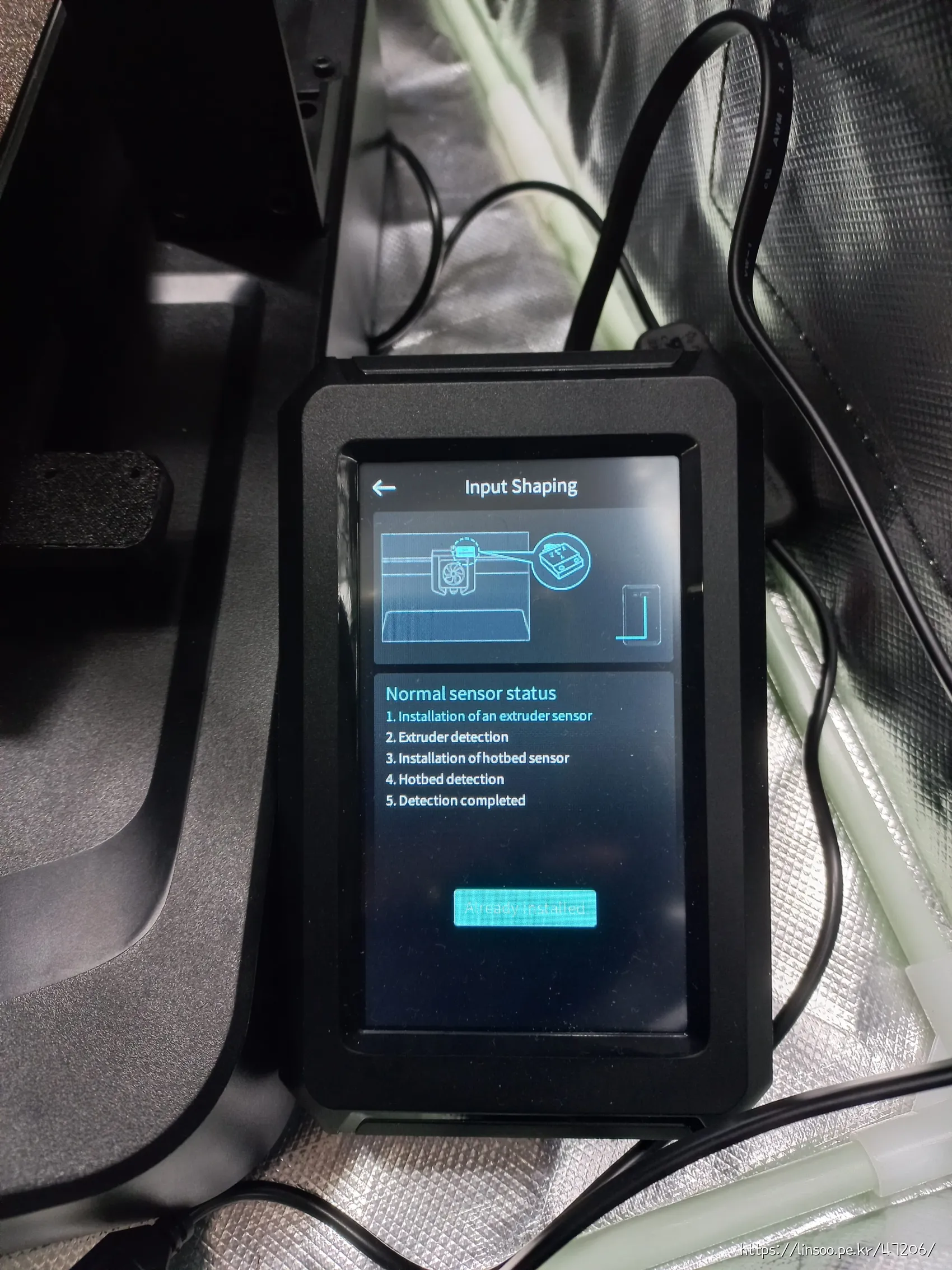

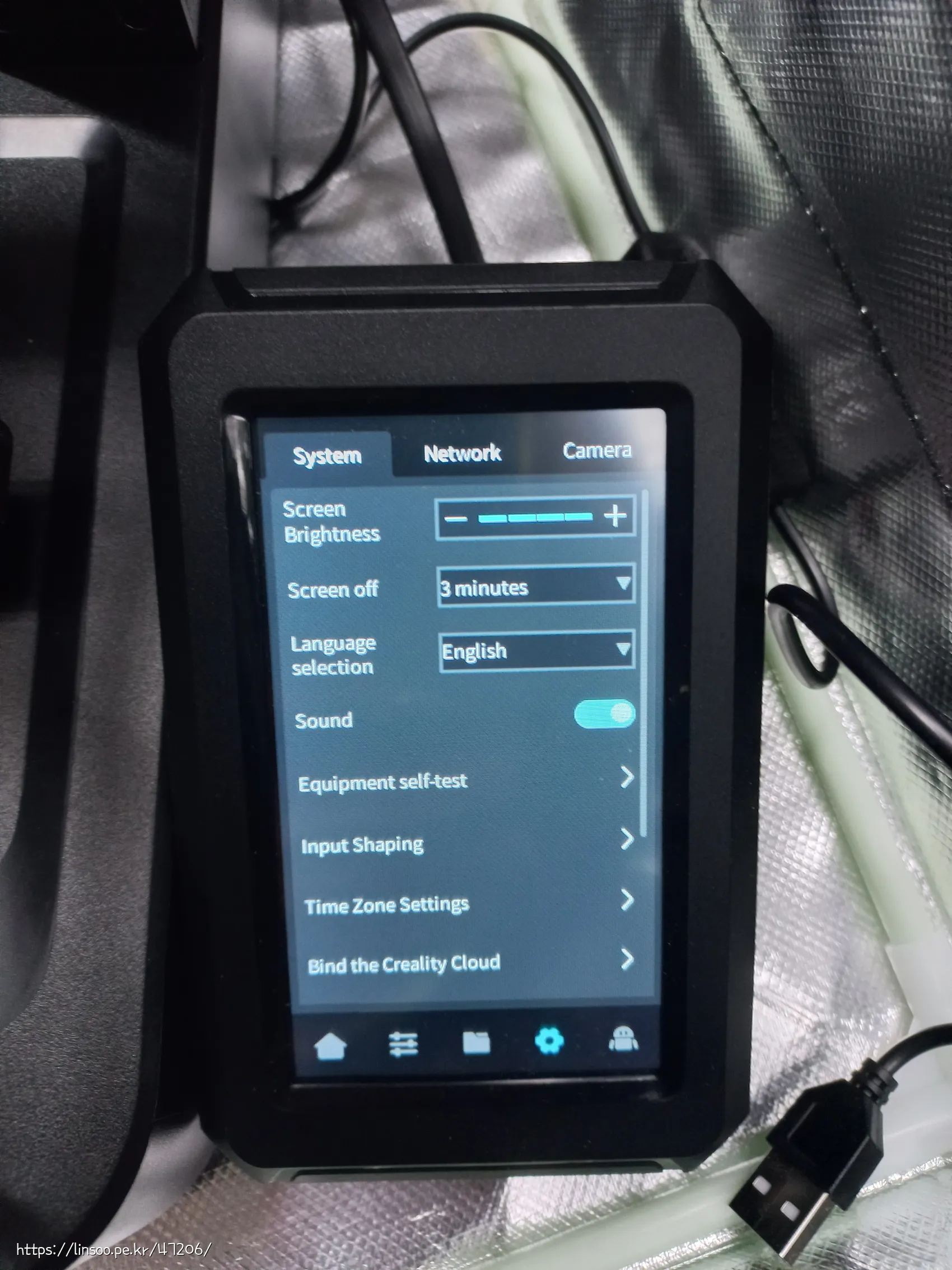

보정은 설정 -> SYSTEM -> Input Shaping 을 선택하면 됩니다.

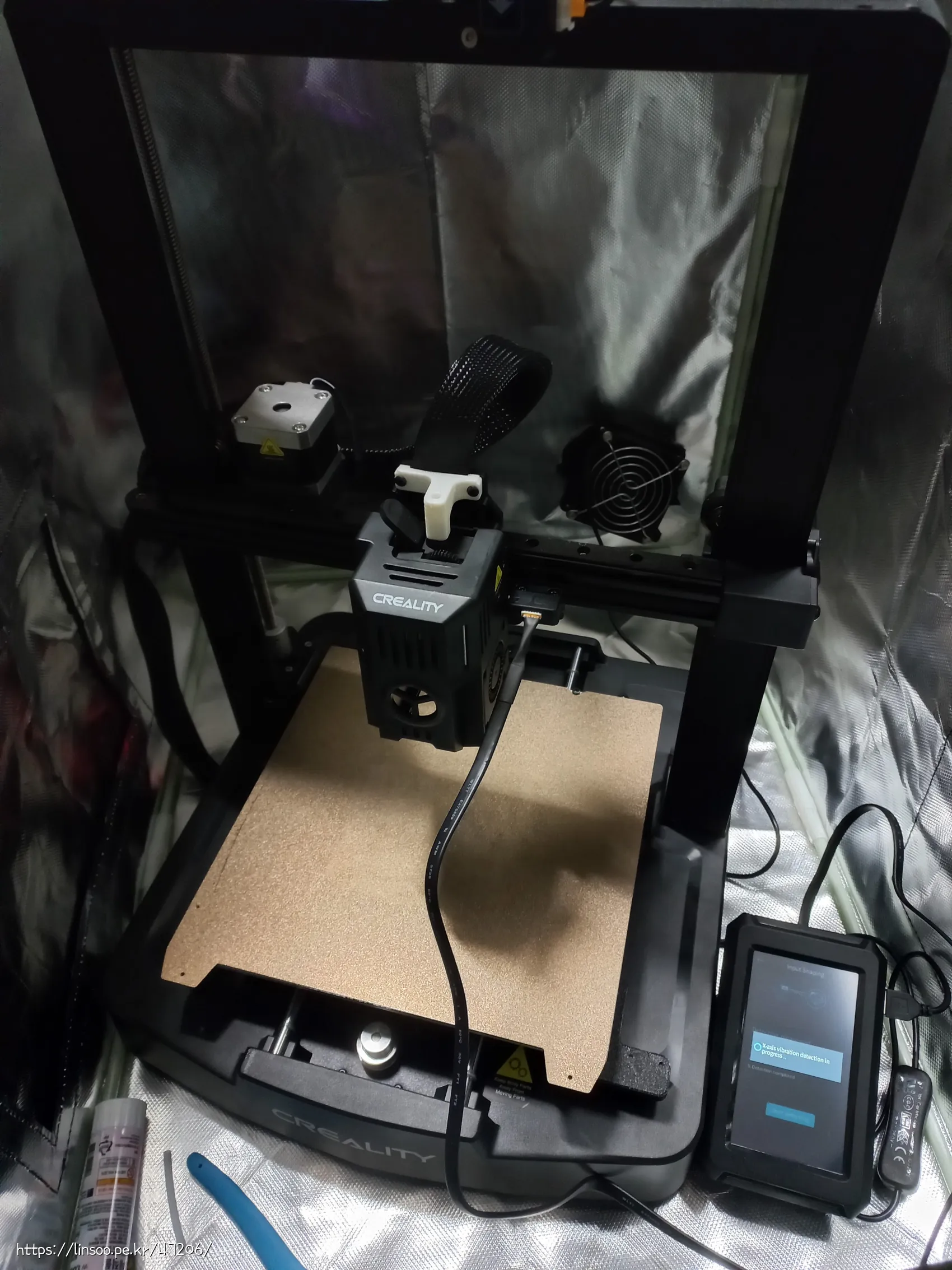

x축 브라켓(익스트루더)에 센서 달아주고 버튼 눌러주고 다 되면 y축 브라켓(베드)에 달아주고 버튼을 눌러주면 게임패드 진동 모터 돌아가는거 처럼 각각 진동을 내면서 뭔가 측정을 합니다.
모든 과정은 대충 5분 이내에 끝나더군요.
보정하고 스크래퍼 하나 뽑았는데…
진동센서 덕분인지 아님 모델링 하신분이 잘 만든건지는 모르겠는데 옆면(층층이 쌓여올라가는 부분)은 사포로 갈아 놓은거 처럼 부드럽게 올라갔습니다.
이전에 출력했던거는 거의 다 만져보면 오돌오돌 하는 느낌이 있었거든요. (전자 돋보기로 보면 큰 차이는 없는데 손으로 만졌을때 체감은 상당하네요)
아무튼 마음에 듭니다.
